 Ordinateur AV1



L'ordinateur AV1: Ecran de lancement

   Ordinateur AV1

OC / CCR / Gauge...

[09/04/2014]

Intro
Sommaire:
- Définition
- Introduction
- Concept, caractéristiques
- Caractéristiques constructeurs
- Distribution, tarifs
- Test
- Conclusions
- Liens
- Galerie photos
duction


AV1

Définition:

L'ordinateur AV1 est fabriqué en Russie par la société AV Underwater Technologies. Cette société travaille et développe depuis de nombreuses années des produits pour l'armée russe. L'AV1 est un ordinateur de plongée moderne, compact et complet.


Introduction:

J'ai le privilève d'être l'un des 1er sur le territoire français a avoir pu de tester et acquérir ce nouveau venu sur le marché des ordinateurs de plongée. Merci à Jordi Yherla de la société LIFELINEESPORTS pour sa confiance et son soutient. Une 15aine d'heures de plongées souterraine jusqu'à -80m, m'ont permis de tester l'AV1 et de me faire une première idée des qualités et défauts de cet ordinateur. Je n'ai testé que la version "standard" que j'ai utilisé en "Back up" de l'électronique "Vision" de mon recycleur APD INSPIRATION. J'ai donc testé la version standard dénommé  "AV1" en mode CCR.

                                                                                                                                                                                                                                        Franck Gentili




         Concept, caractéristiques:

- Matériaux:

L'AV1 est usiné dans un bloc de DELRIN haute résistance, l'écran OLED est protégé et étanchéifié par une plaque de polycarbonate de 7mm d'éppaisseur qui est fixée par 8 vis, testé jusqu'à 200m.

Deux gros boutons "piezo/céramique" sont situés de chaque coté. Un bouchon, lui aussi en DELRIN et muni de 2 joins toriques, cache l'interface USB.

La fixation au poinget est faite par un "bungee" fourni avec l'AV1.


- Dimentions et poids:

. Longueur: 85mm
. Hauteur: 60mm
. Epaisseur: 28mm
. Longueur de l'écran OLED: 50mm
. Hauteur de l'écran OLED: 38mm
. Diagonale de l'écran OLED: 63mm
. Poids: 200g (version AV1 "standard")


- Ecran, affichage:

L'AV1 utilise un écran OLED multicolore haute résolution de 63mm de diagonale (2,4"). Les caractères sont affichés "luminescents" sur un fond noir. Les indications peuvent être affichées par l'odinateur en blanc, jaune, vert, ou rouge (le rouge étant réservé aux alertes!).


- Différentes version de l'AV1:

. Version "AV1": C'est la version standard: OC circuit ouvert, 8 gaz (air, nitrox, Trimix, Heliox) - CCR circuit fermé, recycleur (gestion de la déco à PPO² constante via 3 Setpoints programmables), 8 gaz (diluant, BO) - Gauge (profondimètre/timer)

. Version "AV1-F": Même carctéristiques que la version standard + possibilté de le connecter via une prise ficher à 3 cellules d'un recycleur pour une lecture directe de la PPO² et prise en compte de celle-ci pour la décompression.

.Version "AV1-F controller for rebreather": Même carctéristiques que les 2 versions précédente + gestion d'un solénoïde et d'un HUD.

L'écran de surface de l'AV1
▲Retour sommaire▲








L'écran de l'AV1 en mode plongée




                Caractéristiques techniques constructeur:

Gaz Prise encharge de tous les gaz: air, Nx, Tx et héliox. Prise en charge de 8 gaz en circuit ouvert (OC) et circuit fermé (CCR)
Modes OC, CCR et Gauge
Décompression Algorithme de décompression: Bulhmann ZHL-16C, modéle avec facteur de gradien, 16 compartiments
Alimentation Accu LiPO rechargeable par le port USB (ordinateur et secteur avec l'adaptateur fourni)
P Max Testé à -200m
On / Off Allumage et arrêt automatique
Chagement gaz Systéme intuitif et rapide de changement / sélection des gaz
Changement de mode Possibilté de basculer entre les mode OC et CCR en cours de plongée
Modif gaz Modification, ajout ou suppression d'un ou plusieurs gaz en cours de plongée
Déco missed! L'ordinateur ne se bloque pas si les paliers ne sont pas respectés
SetPoint (CCR) 3 valeurs de Setpoint sont paramètrables par l'utilisateur (SP bas 0.7 par ex; SP haut 1.3 par ex, Déco 1.45 par ex)
Changements de SetPoint Possibilté de permutation automatique entre les Setpoints (paramètrable par l'utilisateur)
Do not fly Affichage de l'intervale surface et du compteur "do not fly"
Interface Interface USB pour "décharger" les plongées et mettre à jour le firmware
Logbook Logbook de 100 plongées mémorisable avec détails et 100h
Mémoire Mémorisation des paramètres de plongée par intervale de 10 secondes. Mémorisation de tous les messages d'avertissement et d'alarmes dans le logbook
CNS Indicateur de CNS clock en %
Vitesses Indication de la vitesse de remontée et de descente pendant le plongée en m/min
Plongée multi niveau Prise en charge des plongées multi-niveaux pour le calcul de la décompression
Affichage déco Affichage du palier en cours (ou à venir) et possibilité de consulter sous l'eau les paliers prévisionnels via la fonction "DivePlan"
Dive plan Simulateur de plongée
Boutons 2 boutons piezo/céramiques avec possibilté de régalge de leur sensibilté en plongée
Ecran Affichage graphique multicolore haute résolution (320 x 240) grâce à un écran OLED de 2,4" de diagonale
Fonction des boutons La fonction des boutons est indiquée clairement en bas de l'écran dans tous les mode et écrans.


          Tarifs et distribution:

-Tarifs:

. AV1 air/Nx/Tx/Heliox -OC/CCR: 726€
. AV1-F connection ficher: 847€
. AV1-F controller for rebreather: 968€


- Distribution:

. Atelier du Plongeur (Gramat, Lot):  http://www.atelierduplongeur.eu/fr/atelier-du-plongeur


. Diving Equipement: http://www.divingequipement.com/









▲Retour sommaire▲





A tout moment de la plongée le menu "DIVE PLAN" montre les paliers qui vont suivre







AV1 Manager: Graphique / courbes de la plongée







AV1 Manager: par tranche de 10"






D'autres captures d'écrans de l'AV1 dans les différents modes sont visibles sur le site du fabriquant:
http://av-uwt.com/?p=50&lang=en
                                     Test:
Version testé: AV1 standard (726€*)

- Déballage:

. Le colis est soigné, la livraison rapide. Juste quelques jours entre la commande et la réception. Le distributeur, LIFELINEESPORTS est basé dans la périphérie de Barcelone en Espagne, et le "tôlier" Jordi Yerla, est un plongeur souterrain confirmé et rigoureux. Un gage de sérieux et de confiance.
Dans le colis: un ordi AV1 + un bungee + une protection d'écran à coller soi même + un câble USB et un adaptateur secteur/ USB... et c'est tout!

. La notice est à télécharger sur le net: NOTICE AV1. Elle est disponible en russe, anglais et espagnol.

. La première impression est plutôt bonne quant au niveau de la qualité perçue. La finition est impeccable, ça respire le "beau jouet tout neuf". La première prise en main surprend par le faible poids de l'ordi: Moins de 200g. Le Delrin employé semble de très bonne facture et le boitier, usiné dans un seul bloc invulnérable. Une plaque de polycarbonate de 7mm d'épaisseur est fixée par 8 vis inox et là aussi ça semble sérieux...

. Seule la protection d'écran me semble un peu légère. Trop fine et assez facilement rayable. Les 1éres plongées, en sout, et la négociation de quelque étroiture, confirmeront en partie cette impression.


- 1ére prise en main:

. L'allumage de l'AV1 est sécurisé afin d'éviter tout démarrage intempestif: il faut maintenir le bouton de gauche et appuyer en même temps sur celui de droite pour voir apparaitre le logo AV1 en gros sur l'écran... Il teste la batterie puis se positionne en "mode surface". De suite la lisibilité des caractères lumineux saute aux yeux. Ils se "découpent" avec finesse et netteté sur le fond noir de l'écran. Du vert, du blanc... et la fonction des boutons qui s'allume en jaune dans les coins bas droit et gauche. Sur tous les écrans cette aide précieuse reste active et indique clairement la fonction de chaque bouton... Ce qui rend l'AV1 très intuitif et extrêmement simple à manipuler... Les menus sont faciles à comprendre et les réglages peuvent s'enchainer facilement: il suffit pour cela de suivre les indications en jaune dans les coins inférieurs. Moi qui sort d'un VR3 monochrome... j'hallucine devant autant de lisibilité, de légèreté et de facilité de prise en main... La navigation dans les différents menus de réglage est logique facile et intuitive. Même pas besoin de lire la notice...

. Je rentre donc mes réglages perso dans la bécane. D'abord le mode: CCR: 3 coups sur le bouton de gauche
"-> Switch OC/CCR"; OK... et me voilà en mode CCR;
ensuite le menu "Dive SetUp", réglage des 3 SetPoints autorisés par la machine. Un SP bas, un SP haut et un SP pour la déco... puis on régle tout aussi facilement les profondeurs de changement automatiques de SetPoint ... A noter que pour la remontée et le passage du SP haut au SP bas on ne peut pas toujours choisir exactement la valeur que l'on souhaite. L'ordi impose sa propre incrémentation: par exemple il propose 1, 2,3... 7 puis directement 12m... Impossible de choisir 9m par exemple... Pas trop problématique mais il faut tout de même le souligner.
A noter aussi que, bien entendu, on ne peut choisir le changement automatique de SP qu'entre le SP haut et le bas... L'activation du SP déco devra se faire manuellement une fois que l'on aura fait monter la PPO² dans sa boucle...

. Les gaz: Pour rentrer ses BailOuts il faut aller dans le menu "Select mix". Là, appuyer sur "Next" afin de faire apparaître "edit mix"... le reste est assez simple, on rentre la teneur en O² et en He, la PPO, on valide... et voilà. On active le Gaz en pressant "ON" et le tour est joué! Enfantin... A noter que, sous l'eau, les gaz activés seront proposés de façon judicieuse, en fonction de la PPo² la plus adaptée à la profondeur où le plongeur se trouve au moment où il passe en mode OC (et ce, quelque soit l'ordre de mémorisation du gaz dans l'AV1). Il ne proposera que les gaz activés, mais la fonction "edit" est disponible sous l'eau, on pourra donc à tout moment activer un gaz inactif ou en modifier le contenu sous l'eau.

. Bref, les réglages perso sont faciles à rentrer, les menus facilement comprehensible et logiques: GF, backlight, sens de l'écran...

. On peut également choisir le sens d'affichage de l'écran selon que l'on souhaite le porter au bras droit ou gauche.


- Sous l'eau:

. Lecture: Même si les chiffres sont un tout petit peu plus petit que sur un Petrel par exemple, la lisibilité en immersion est excellente. En souterraine la luminosité des caractères peut même être dérangeante pour les non-initiés aux écrans OLED. On peut facilement baisser la "backlight" sous l'eau pour un plus grand confort si nécessaire, en revanche en eau libre proche de la surface il faut forcer un peu la "backlight" pour un afichage plus contrastée et plus lisible... Les couleurs d'affichages sont très claires et les messages importants, les alertes... sont d'un rouge vif qui passe difficilement inaperçu.

. Les boutons: Lors de ma première plongée avec l'AV1 le bouton de droite ("mix") était un peu trop sensible et en bougeant le poignet il avait tendance à s'activer d'un simple contact... Heureusement on peu régler la sensibilité des boutons en immersion. Une fois réglé, le problème ne s'est plus reproduit. Sur tous les écrans en mode plongée là aussi, la fonction des boutons est très clairement indiquée en jaune dans les coins bas de l'écran... Pas de doute possible...

. Les affichages: l'écran en plongée affiche beaucoup d'infos et au début ça peut être assez déconcertant. Trop d'infos tue l'info! Mais au bout de quelques plongées on apprend très vite à selectionner visuellement les infos importantes et on les retrouve très rapidement sur l'écran. Par la suite on apprend à apprécier les infos affichés qui sont moins indispensables.

. L'affichage de la décompression est très clair et intuitif lui aussi: La profondeur du prochain palier est affichée à gauche au dessus du mot "STOP" et sa durée et juste à coté en minute au dessus du mot "TIME". Lors de la décompression l'AV1 indique donc le prochain palier mais en même temps il affiche un indicateur de plafond pour la décompression dynamique continu.

. Le passage du mode CCR au mode OC est très simple en deux ou trois pressions sur le bouton gauche on arrive au menu "Switch OC/CCR", on valide et nous voilà en OC. Là, l'AV1 va nous proposer parmi les gaz préalablement entrés et actifs celui qui est le plus adapté à la profondeur où l'on se trouve. Comme déjà dit plus haut on peu modifier, créer, ou activer n'importe quel gaz et ce même en immersion. A coté du gaz choisi, s'affiche la PPO² et l'AV1 indique "not best mix" si le gaz sélectionné nest pas le meilleur choix, il signale également si la PPO² est dangereuse et demande de valider le choix...


- Remarques:

. La protection d'écran livrée avec l'AV1 est très fine et elle se raye facilement. Certes elle joue son rôle et protège relativement bien l'écran, mais elle est trés sensible aux rayures. J'ai fait le choix de la retirer et de la remplacer par une autre plus épaisse, et plus résistante aux agressions du milieu souterrain. J'ai trouvé dans une grande surface automobile (genre Feuvert, Norauto...) des protections autocolantes qui servent à protéger les carrosseries sous les poignées de portes des coups de clés. 10€ les 5 !!! Pas de quoi s'en priver. Testé en immersion et validé!

. Bien que la consomation de la batterie LiPo dépende en partie de la puissance de réglage du backlight, j'ai pu tester un peu l'autonomie de l'AV1. Sans recharge et avec le backlight réglé au maximum, plusieurs plongées totalisant environ 7 heures n'ont entamé que 3 barre-graph sur 5 de l'icone représentant la charge de la batterie... Je pense qu'il est tout à fait possible de faire 10 heures au minimum sans recharge.


- Après la plongée:

. Le logbook est accessible facilement via le menu. Il propose les détails de la plongée ainsi qu'une élégante courbe... Il suffit ensuite, si on le souhaite, de "décharger" sa plonger via l'AV1 Manager (Téléchargeable sur le site du constructeur). pour pouvoir se repasser son immersion. Un point pfd/tps est mémorisé et visible toutes les 10 secondes de plongée. et les alarmes et autres messages sont là aussi visible. Un mode courbe est aussi disponible avec l'AV1 Manager.

▲Retour sommaire▲



                      Conclusion:

. Petit, compact et léger, l'AV1 saura se faire oublier à votre poignet. Il est complet et posséde toutes les fonctions que les plongeurs les plus exigeants peuvent attendre d'un ordi de dernière génération. Avec ses 8 gaz et ces mutiples modes il répondra présent dans tous les cas de figures. Son écran OLED  haute résolution est très lisible et confortable.
L'AV1 est certainement l'un des meilleurs rapport qualité / prix du marché actuellement. Pour un tarif équivalent à celui d'un OSTC il posséde des qualités et des fonctions assez équivalente à un Shearwater!!!

Seuls tous petits bémols, la protection d'écran livrée avec est un peu légère. La nature des matériaux utilisés pour sa fabrication, en font un poids plume, mais il doit être protégé par une protéction d'écran digne de ce nom.
Les chiffres bien que très lisibles sont un tout petit peu plus petit que sur le Petrel par exemple.

Les 3 versions de l'AV1 disponibles contenteront assurémment tous les types de plongeurs tek: les plongeurs en OC, tous les plongeurs CCR, ainsi que les plongeurs recherchant un ordi capable de gérer le solénoïde et le HUD de leur recycleur...

Bref, testé, approuvé et recommandé par EPAVES-PASSION.COM !!!
▲Retour sommaire▲



                           Liens:

- Achat AV1:     L'Atelier du Plongeur      Diving Equipement

- Site du constructeur: AV Underwater Technologies
- Téléchargement du mode d'emploi: http://av-uwt.com/?page_id=14&lang=en
- Téléchargements Firmware et AV1 Manager: http://av-uwt.com/?page_id=18&lang=en
- Photos d'écrans de l'AV1 sur le site AV Underwater Technologies: http://av-uwt.com/?p=50&lang=en
▲Retour sommaire▲



                       Galerie photos: détails, écrans...


L'AV1   Ecran mode CCR déco 1: affichage SP et T°

  L'écran plongée mode CCR   Ecran mode CCR déo2: affichage diluant et CNS

Ecran "zone de déompression"   Ecran déco terminée

  Ecran OC (circuit ouvert)   Prise USB

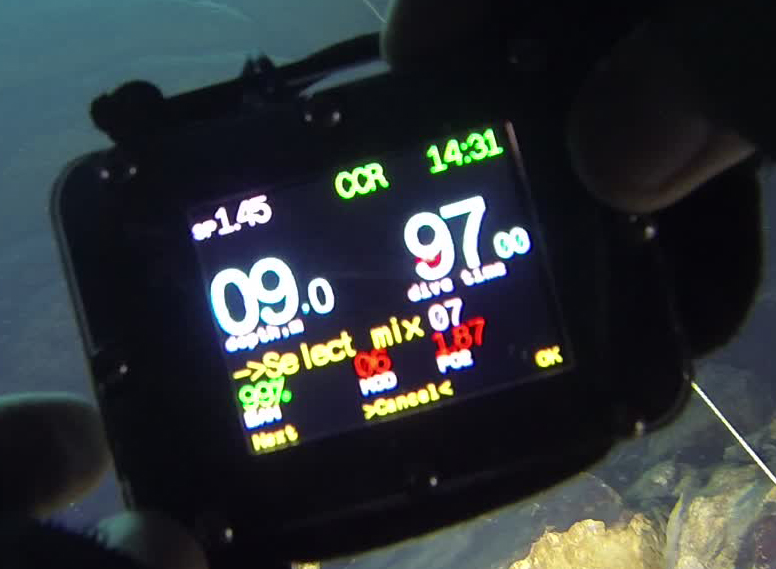

Ecran "wrong mix" PPO² > à 1.6 en rouge!

Epaves-passion.com_avril 2014
